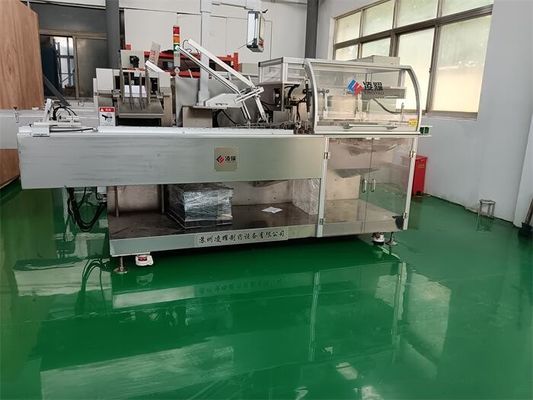

Автоматическая горизонтальная картонажная машина для блистерной упаковки

Средне- и высокоскоростная автоматизация вторичной упаковки с интеллектуальным отклонением дефектов для твердых форматов дозировок

Обзор продукта

При крупнопроизводительном производстве твердых фармацевтических препаратов и контрактной упаковке блок вторичной упаковки определяет истинную эффективность работы вашего предприятия. ЛинъяоАвтоматическая горизонтальная картонажная машина— это надежная платформа автоматизации с непрерывной интеграцией, предназначенная для обработки одного или нескольких стековблистеры, капсулы-стрипы и твердые дозировочные карточки.в отдельные коробки при стабильной производительностиОт 80 до 120 коробок в минуту (BPM).

Эта современная система весом 1500 кг и площадью 3,2 метра, занимающей тяжелую промышленную площадь, полностью автоматизирует многократную вставку листовок, точную сборку картонных коробок, механическую загрузку продукции, многорядное тиснение кода партии и запечатывание двустороннего клапана. Разработанный для работы в качестве высокопроизводительного автономного устройства или безупречно интегрируемого после основных термоформовочных блистерных машин, он обеспечивает непревзойденную эксплуатационную гибкость для расширения международных производственных целей.

Причина: задержка синхронизации и нарушения соответствия на линиях вторичной упаковки.

Эксплуатация линий вторичной упаковки со скоростью до 120 бут/мин создает критические точки эксплуатационных проблем, которые приводят к дорогостоящим сбоям в работе линии:

1. Десинхронизация линии:Подключение первичной упаковочной единицы, расположенной выше по потоку (например, блистерной термоформовочной машины из алюминия/ПВХ), к устаревшей горизонтальной картонажной машине без интеллектуального буферного согласования часто приводит к массивным накоплениям заторов, остановке всей линии и снижению общей эффективности оборудования (OEE).

2. Кризис пропавших листовок:Предписанные законом инструкции или многократные вкладыши к продуктам иногда не удается извлечь из традиционных журналов. Если одна коробка покидает предприятие без необходимой документации для отслеживания или содержит неполный набор продукции, это влечет за собой серьезные штрафы со стороны регулирующих органов и нанесение ущерба бренду.

3. Сбои в монтаже коробки:Традиционные вакуумные присоски, работающие на одноточечных направляющих, часто не могут аккуратно открыть заготовки картонных коробок на высоких скоростях, что приводит к пропуску монтажа и разрушению коробки, что приводит к аварийной остановке линии.

Решение: механически синхронизированная подача и многоступенчатая блокировка датчиков.

Команда инженеров Lingyao полностью устранила эти уязвимости вторичной упаковки за счет механической синхронизации непрерывного движения и усовершенствованных контуров обратной связи датчиков.

Чтобы избежать десинхронизации линий, картонажная машина оснащена системой прямого соединения, которая создает полностью автоматизированную производственную линию с предшествующими блистерными линиями. УправляетсяЕвропейская архитектура ПЛК премиум-класса, машина работает под строгим«Нет блистера, нет коробки»и«Нет листовки, нет вставки»матрица. Высокоточные фотоэлектрические датчики отслеживают компоненты в режиме реального времени; Если во входящем слоте отсутствует блистерная карта, машина безопасно приостанавливает извлечение коробки, экономя затраты на картон.

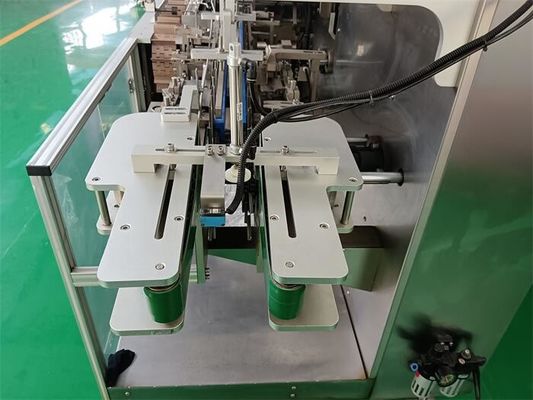

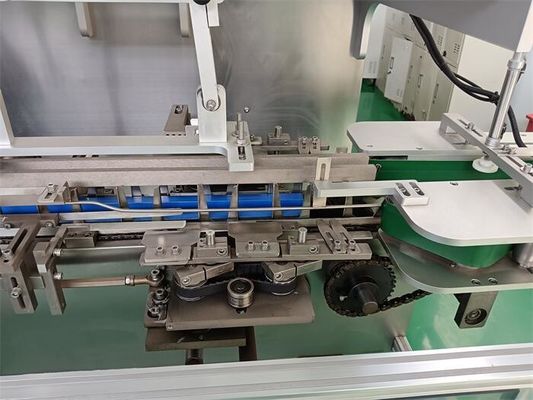

Чтобы обеспечить идеальную геометрию короба на максимальной скорости, в машине используется оптимизированнаяПоворотный модуль извлечения картонных коробок. Механизм предварительно ломает и полностью формирует картонные заготовки перед вставкой продукта. Если листовка не разворачивается или располагается неправильно, машина регистрирует неисправность. Вместо остановки всей производственной линии система отслеживает некомплектную единицу в режиме реального времени и автоматически удаляет несоответствующую коробку после запечатывания в специальный контейнер для отбраковки, обеспечивая 100% целостность готовой партии.

Технические характеристики

Целевое применение промышленной упаковки

• Блистерные карты с твердыми дозировками:Непрерывная, высокоскоростная поточная картонация блистерных наборов алюминий-пластик (Alu/PVC) и алюминий-алюминий (Alu/Alu), содержащих форматы таблеток.

• Комплекты и упаковки медицинского оборудования:Точная унифицированная упаковка в коробках для одноразовых диагностических реагентов, предварительно заполненных компонентов и наборов образцов для клинических исследований, требующих строгого соблюдения допусков.

• Нутрицевтические составы:Высокоэффективная коробочная упаковка для лотков с пищевыми добавками, тюбиков и полосок для здоровья потребителей, состоящих из нескольких упаковок.

Изменение формата без использования инструментов и глобальная проверка «под ключ»

Для работы универсального производственного центра необходимо адаптироваться к меняющимся конфигурациям рынка, не парализуя при этом ваш ежедневный рабочий график. Горизонтальная компоновка обеспечивает быструю перенастройку, что позволяет техническим специалистам завода плавно переходить на всю линию подачи продукта и регулировать направляющие от минимального (55x30x15 мм) до максимального (200x110x60 мм) размеров коробки менее чем за 30 минут с помощью калиброванных маховиков, регулировочных зажимов без инструментов и вызова рецептов с помощью цифрового ПЛК.

Изготовлено в строгом соответствии с глобальными стандартами обеспечения качества (с универсальными конфигурациями происхождения, поддерживаемыми нашими передовыми технологиями).Производственная база TachoCraft в Таиланде), каждая линия оптимизирована для долгосрочной устойчивости к изменению климата. Мы сопровождаем ваш объект комплексными инжиниринговыми услугами, обеспечивая комплексноеДосье проверки IQ/OQ/PQи автоматизированные конфигурации пакетного кодирования. Этот пакет соответствия полностью устраняет трудности с импортом, значительно ускоряя строгиеТаможенное оформление SABRE/SASO на Ближнем Востокеи удовлетворение требований регулятивных проверок предприятий на расширяющихся рынках Африки и Азии.
